Descripción general del producto

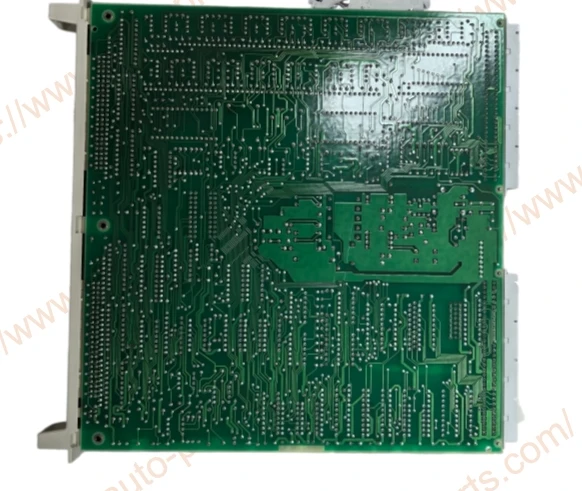

ElABB DSAI160 (57120001-FX)es un módulo de entrada digital supervisado por bucle-diseñado para la integración dentro delSistema de control ABB Advant OCS y arquitectura de E/S S100. Se utiliza para la adquisición de señales de campo donde se requiere un monitoreo continuo de los bucles de entrada, especialmente en aplicaciones que dependen de la detección de fallas a nivel de cableado.
Para el personal de adquisiciones, la coherencia del modelo de producto, el estado del inventario, el tiempo de entrega y la calidad de la entrega son a menudo más importantes que las especificaciones. El ABB DSAI160 57120001-FX que suministramos viene con soporte original del producto, incluida la inspección previa al envío del modelo, las etiquetas y la apariencia, y podemos proporcionar fotografías físicas del producto a pedido para ayudar a los usuarios a verificar los detalles de la compra. Respaldamos envíos globales a través de DHL, FedEx, UPS y otros proveedores de logística, ofrecemos una garantía de 12-meses y brindamos un servicio integral de preventa y posventa-, satisfaciendo diversas necesidades de adquisición, como mantenimiento de equipos, reparaciones en tiempo de inactividad e inventario de repuestos a largo plazo.
Especificaciones técnicas
| Modelo de producto | DSAI160 |
| Número de pedido | 57120001-FX |
| Fabricante | TEJIDO |
| Tipo de producto | Módulo de entrada digital supervisado por bucle |
| Serie | ABB Advant OCS/S100 E/S |
| Canales de entrada | 12 entradas digitales supervisadas por bucle + 2 canales de referencia |
| Tipo de señal de entrada | Entrada digital supervisada por bucle |
| Compatibilidad del sistema | ABB Advant OCS / Obra maestra 200 / MOD300 |
| Interfaz de plano posterior | Sistema de bastidor de E/S S100 |
| Función de diagnóstico | Admite detección de fallos a nivel de canal- |
| Fuente de alimentación | Alimentado a través del backplane de E/S S100 |
| Tipo de instalación | Módulo montado en bastidor-(S100 I/O) |
| Dimensiones (Ancho × Alto × Fondo) | 26*18*12cm |
| Peso neto | 0,49 kilos |
| Código HS | 85389091 |
Descripción general de la interfaz del sistema y la arquitectura de la señal
Estructura de entrada y configuración de canales
El módulo proporciona un total de14 canales relacionados-de entrada, compuesto por:
12 canales de entrada digital supervisados por bucle
2 canales de referencia utilizados para el control de supervisión de bucle
Los 12 canales de entrada digital están dedicados a la adquisición de señales de campo desde dispositivos externos como interruptores, salidas de contacto o señales de proceso discretas. Cada canal opera bajo un mecanismo de supervisión de bucle, donde la línea de señal se monitorea continuamente frente a una condición de referencia proporcionada por los dos canales de referencia dedicados.
Esta estructura permite que el módulo distinga entre cambios de estado válidos y condiciones anormales del circuito, como cableado de bucle abierto-o pérdida de continuidad.
Principio de entrada digital supervisada por bucle
ElEntrada digital supervisada por bucleEl tipo utilizado en este módulo no es una estructura de entrada de contacto seco-estándar. En cambio, cada bucle de entrada se evalúa continuamente frente a una ruta de corriente de supervisión.
Dentro de esta arquitectura:
Los dispositivos de campo están conectados a través de un circuito de bucle monitoreado.
El sistema evalúa simultáneamente el estado de la señal y la integridad del bucle.
Cualquier desviación del comportamiento esperado del bucle (como una rotura de cable o un dispositivo de campo desconectado) se refleja como una condición de diagnóstico.
Este diseño se utiliza comúnmente en sistemas de E/S ABB S100 donde se requiere monitoreo de la integridad de la señal a nivel de canal en lugar de solo a nivel de módulo.
Sistema-Compatibilidad a nivel e integración de señal
El módulo está diseñado para integración directa en las siguientes plataformas de sistemas de control:
Sistema de control ABB Advant OCS
Sistema de control distribuido Masterpiece 200 (MP200)
Sistema de control de procesos MOD300
Arquitectura basada en bastidor-de E/S de ABB S100
En estos entornos, los datos de entrada del módulo se transmiten a través de la interfaz del backplane S100 y son procesados por la unidad central de procesamiento del sistema de control. La estructura de entrada permite un mapeo de señales consistente en las configuraciones de control distribuido de ABB heredadas.
Desde una perspectiva del sistema, el módulo actúa como una unidad de adquisición frontal-, mientras que la lógica de supervisión se ejecuta a través de diagnósticos combinados a nivel de hardware y sistema-.
Contexto de ingeniería en aplicaciones de control
En la implementación práctica, la combinación de entradas supervisadas en bucle-y arquitectura de canal de referencia se utiliza para admitir:
Monitoreo continuo de señales de campo discretas.
Detección de discontinuidad del cableado sin equipo de prueba externo
Integración estructurada en sistemas de rack de E/S S100 existentes sin modificación del diseño del backplane
La configuración de canales del módulo se fija a nivel de hardware, lo que significa que la asignación de señales se define mediante la asignación de ranuras de E/S del S100 dentro del entorno de configuración de Advant OCS.
Por qué comprar DSAI160 57120001-FX
Desde la perspectiva de las adquisiciones, elABB DSAI160 57120001-Módulo de entrada digital supervisado por bucle FXse selecciona principalmente en instalaciones existentes de ABB Advant OCS por las siguientes razones prácticas:
Admite 12 entradas digitales supervisadas con monitoreo de bucle integrado, lo que reduce la necesidad de hardware de validación de señales externas en los sistemas de E/S S100.
El diseño de 2 canales de referencia permite la supervisión directa del bucle sin cambios adicionales en la arquitectura del cableado, lo cual es importante en proyectos de modernización o reemplazo de piezas de repuesto.
Está completamente alineado con los sistemas ABB Advant OCS, Masterpiece 200 y MOD300, por lo que se puede instalar sin modificar la configuración del backplane o rack existente.
La capacidad de diagnóstico a nivel de canal-ayuda a los equipos de mantenimiento a identificar problemas de cableado o dispositivos de campo directamente a nivel de módulo, en lugar de rastrear señales en todo el sistema.
Utiliza la estructura de comunicación y alimentación del backplane de E/S S100 existente, lo que simplifica el reemplazo en sistemas heredados instalados.
Es ampliamente utilizado comopieza de repuesto estándar en los inventarios de base instalada de E/S de ABB S100, lo que facilita que las plantas mantengan una estrategia consistente de existencias de repuesto en múltiples sitios de Advant OCS.
Guía de instalación
El procedimiento de instalación correcto puede ayudar al módulo de entrada digital supervisado por bucle FX ABB DSAI160 57120001-a mantener la coherencia con el sistema de control y los circuitos de entrada en el sitio-, reduciendo así las inspecciones de tiempo de inactividad causadas por errores de cableado, anomalías en los circuitos o configuraciones de parámetros inconsistentes. Se recomienda completar la instalación cuando el equipo esté apagado y seguir las especificaciones de mantenimiento del sistema ABB para cableado, pruebas y verificación funcional.
Antes de la instalación
Antes de la instalación, es necesario confirmar que el modelo del módulo, el número de pieza (57120001-FX) y la versión del sistema sean consistentes con los del gabinete de control en el sitio-y verificar si la apariencia, los terminales y los conectores del módulo están intactos, sin daños durante el transporte ni deformación de los pines. Se recomienda verificar el voltaje de la fuente de alimentación del gabinete, la asignación de direcciones de E/S y el tipo de señales de entrada digitales en el sitio, confirmar que el módulo es adecuado para el sistema de E/S ABB Advant Master S100 y reservar suficiente espacio de disipación de calor para evitar la influencia de altas temperaturas, alta humedad y fuertes interferencias electromagnéticas en el funcionamiento del módulo.
Reemplazo del módulo
Antes de reemplazar el módulo, es necesario cortar el suministro de energía a los circuitos de control relevantes de acuerdo con las especificaciones de mantenimiento in situ-y realizar un registro del estado del sistema y las copias de seguridad de los puntos de E/S. Al desmontar el módulo antiguo, evite enchufarlo y desenchufarlo mientras esté encendido. Después de instalar el nuevo módulo, confirme que los clips de fijación, los conectores del panel posterior y las conexiones de los terminales estén firmes y luego restablezca el suministro de energía del sistema. Para el sistema DCS en funcionamiento, se recomienda completar el reemplazo del módulo durante el período de mantenimiento para garantizar que el proceso de conmutación del circuito de control cumpla con los-requisitos de operación en el sitio.
Comprobación de encendido-
Después de restablecer la energía, observe las luces indicadoras de estado del módulo y la información de diagnóstico del sistema de control para confirmar que el módulo ha sido reconocido correctamente por la CPU, sin fallas de comunicación, errores de configuración de E/S o alarmas de hardware. Ingrese a la estación de trabajo del ingeniero para verificar el estado en línea del módulo, confirme que todos los canales de entrada hayan establecido una comunicación normal y verifique que la configuración de E/S en la base de datos del sistema sea consistente con el cableado real en el sitio.
Prueba funcional
Antes de poner en funcionamiento el sistema, se deben realizar pruebas funcionales para cada entrada digital. Los cambios de estado de entrada deben verificarse mediante-botones en el sitio, interruptores de límite o señales de entrada simuladas para garantizar que puedan reflejarse en tiempo real en el sistema de control. Al mismo tiempo, es necesario verificar si las funciones de alarma, enclavamiento y control lógico se ejecutan normalmente de acuerdo con la configuración del programa. Se recomienda combinarlo con registros de tendencias y registros de eventos del sistema para realizar una prueba completa para cada punto de entrada y guardar los registros de depuración, lo que facilitará el mantenimiento posterior y el análisis de fallas.
Preguntas frecuentes
R: La supervisión de bucle monitorea la integridad de cada circuito de entrada y detecta condiciones anormales como rotura de cable o pérdida de continuidad.
R: Sí, está diseñado para reemplazo directo en racks de E/S S100 existentes sin requerir cambios en el cableado del backplane o la configuración del sistema.
R: Los canales de referencia proporcionan una señal de referencia para la comparación de corriente del bucle, lo que permite la supervisión de los 12 bucles de entrada.
R: No, se alimenta directamente a través del backplane de E/S del S100.
R: Admite señales de entrada digitales supervisadas en bucle-desde dispositivos de campo, como interruptores y salidas de contactos discretos.
R: Sí, admite la detección de fallas a nivel de canal-, incluidas condiciones de interrupción de bucle y circuito abierto-.
R: Sí, está ampliamente disponible como repuesto para proyectos de reemplazo y mantenimiento de la base instalada de ABB Advant OCS.
