Introducción al producto

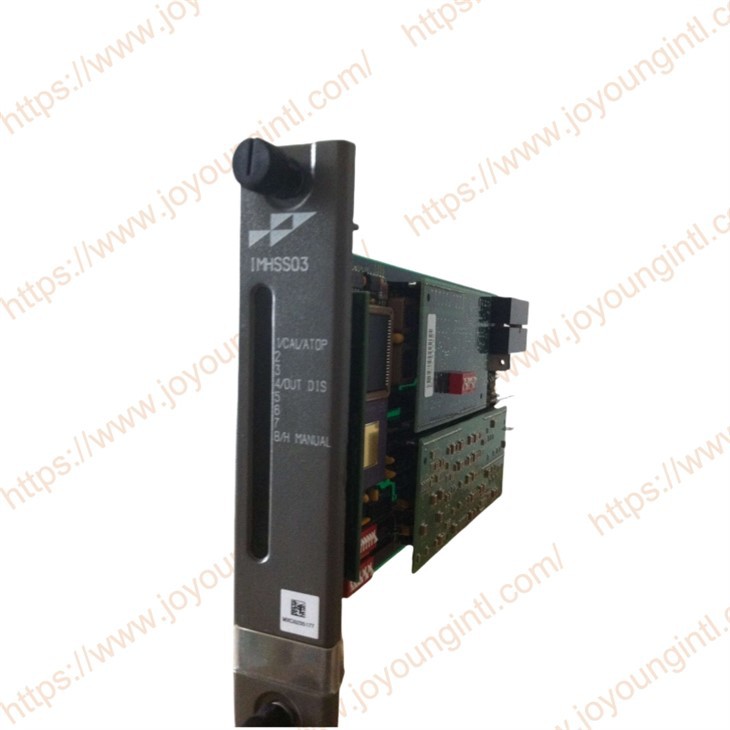

El ABB IMHSS03 es un módulo de servo hidráulico diseñado principalmente para su uso en los sistemas DCS de ABB INFI 90® y Symphony Plus DCS para controlar la velocidad de la turbina y la posición de la válvula.
Especificaciones técnicas
|
Marca |
ABB BAILEY |
|
Modelo |
IMHSS03 |
|
Número de parte |
IMHSS03 |
|
Descripción |
Servo módulo hidráulico |
|
Origen |
EE.UU |
|
Dimensión |
los 36 * 28 * 8 cm |
|
Peso |
1.2 kg |
Detalles del producto
El módulo de servo hidráulico IMHSS03 es un módulo de control de posición de la válvula utilizado en un sistema Infi 90® para controlar la velocidad de una turbina. Interface una válvula servo o un convertidor I/H a un módulo de procesador multifunción IMMFP01, IMMFP02 o IMMFP03. El módulo del procesador multifunción (MFP) controla la posición de una válvula de acelerador de turbina de vapor o gas enviando una demanda de posición al módulo de servo hidráulico (HSS). El módulo HSS impulsa sus salidas para abrir o cerrar la válvula del acelerador para que coincida con la demanda de posición. El módulo MFP utiliza el módulo de contador de frecuencia IMFCS01 para medir la velocidad de la turbina. El módulo de contador de frecuencia mide la velocidad de la turbina contando y los pulsos de sincronización de una camioneta magnética en el eje de la turbina. El módulo MFP utiliza este recuento para calcular la velocidad de la turbina y calcular una nueva demanda basada en un punto de ajuste.
El módulo IMHSS03 es un reemplazo compatible del módulo IMHSS01 o IMHSS02 y ofrece un rendimiento mejorado. El módulo IMHSS03 ajusta automáticamente su ganancia del demodulador, ofreciendo una respuesta más óptima.
Las siguientes son sus principales características y funciones:
Funciones y características
| Control de posición de la válvula:El IMHSS03 es un módulo de control de posición de la válvula que controla la posición del acelerador de las turbinas de vapor o gas junto con un módulo de procesador multifunción (como IMMFP01, IMMFP02 o IMMFP03). |
| Control de alta precisión:El módulo es capaz de control de movimiento de alta precisión y alta velocidad de respuesta, con una precisión de control de ± 0. 1% y una velocidad de respuesta de menos de 10 ms. |
| Ajuste de ganancia de retroalimentación automática:El IMHSS03 puede ajustar automáticamente la ganancia de retroalimentación para optimizar las características de respuesta dinámica. |
| Compatibilidad:El módulo es compatible con retroceso con tarjetas de servo IMHSS01 e IMHSS02. |
Parámetros técnicos
| Señal de entrada:Admite entrada analógica o digital, como 4-20 mA, 0-10 v. |
| Señal de salida:Señal hidráulica, utilizada para controlar la abertura de la válvula hidráulica. |
| Voltaje de la fuente de alimentación:24V DC. |
| Rango de temperatura de funcionamiento:0 Grado a 55 grados. |
| Nivel de protección:IP20 |
Ventajas
| Use componentes de grado industrial para garantizar una operación estable a largo plazo. |
| Configuración flexible: se puede configurar de manera flexible a través del software para adaptarse a diferentes requisitos de aplicación. |
| Fácil de integrar: integrado sin problemas con el sistema de control de armonía de ABB |
