Introducción del producto
Especificaciones técnicas
|
Fabricar |
TEJIDO |
|
Modelo |
SDCS-DSL-4 |
| Número de pieza | 3ADT314011P4402 |
|
Descripción |
Tablero de comunicación de excitación. |
|
Origen |
Finlandia |
|
Dimensión |
8*5*3cm |
|
Peso |
0,2 kilos |
Detalles del producto

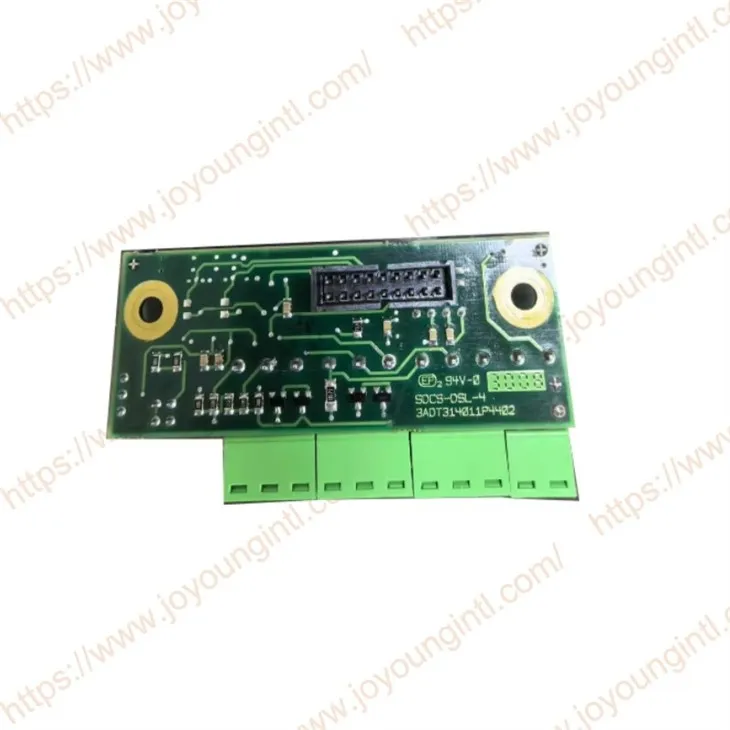

La placa SDCS-DSL-4 3ADT314011P4402 DSL proporciona una comunicación de unidad-a-unidad. El hardware y el protocolo de comunicación se basan en bus CAN. Esta comunicación se puede utilizar con una operación de 12-pulso, comunicación con un excitador de campo, ya sea un excitador de campo monofásico- o trifásico.
El hardware de comunicación está equipado con una alimentación aislada y un transmisor aislado. El terminador se puede configurar mediante la selección de terminación del puente S2 y S1; consulte el capítulo Cableado DSL.
• El conector X51 suministra 24 voltios CC para excitadores de campo de tipo FEX-425-Int DCF803-0016 y DCF803- 0035. El suministro está protegido contra cortocircuitos y suministra una corriente máxima de 250 miliamperios.
• Los conectores X52 y X53 proporcionan el DCSLink. Ambos conectores están conectados en paralelo; por lo tanto, es posible conectar dos cables a enchufes separados.
• El conector X54 no se utiliza actualmente.
• El puente S1 establece la terminación del bus, ya que la terminación del bus es obligatoria en los dos extremos físicos del bus.
• El puente S2 establece la terminación a tierra. La conexión a tierra se puede terminar directamente o mediante una red R-C.
Placa DCSLink SDCS-DSL-4 Ubicación del hardware:
La placa SDCS-DSL-4 proporciona la conexión al DCSLink.
Se debe enchufar en el conector X8 de la placa SDCS-CON-4
DCSLink proporciona la interfaz para las siguientes funciones:
Conexión del excitador de campo externo
Conexión maestra-Seguidor
Comunicación de 12-pulsos- Comunicación de variador-a variador
• La placa SDCS-DSL-4 proporciona la conexión al DCSLink.
• El SDCS-DSL-4 se conecta al conector X8 de la placa SDCS-CON-4 y, por lo tanto, proporciona la interfaz DCSLink para excitadores de campo, esclavo-maestro, comunicación de 12 pulsos y comunicación de variador a variador al mismo tiempo.
