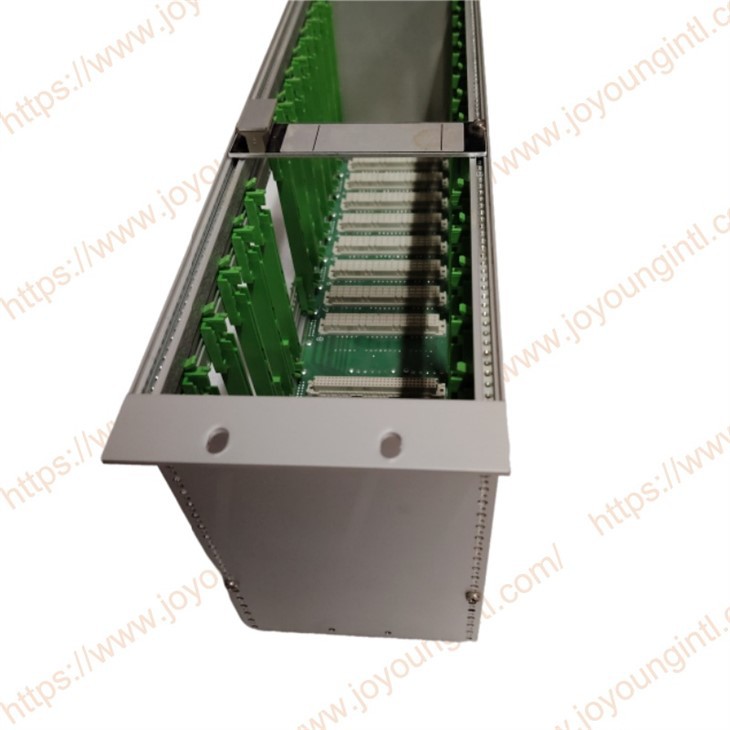

Introducción al producto
IMR 6000-30 es un marco del sistema de monitoreo de máquinas para aplicaciones industriales producidas por EPRO, y es parte del sistema de monitoreo de la máquina EPRO MMS 6000. Es adecuado para una variedad de campos industriales como químicos, petróleo, electrónica, aeroespacial y eléctrico.
Especificaciones técnicas
|
Fabricar |
EPRO |
|
Modelo |
IMR6000/30 |
|
Número de parte |
IMR 6000-30 |
|
Descripción |
Marco del sistema |
|
Páramo |
Alemania |
|
Dimensión |
45*25*30 cm |
|
Peso |
1.35 kg |
Detalles del producto
Diseño y funcionalidad:
El marco del sistema IMR 6000/30 comprende las siguientes ranuras para la tarjeta en la parte delantera:
- 8 espacios para monitores de la serie MMS 6000 *
- 4 espacios para la adaptación de dos tarjetas lógicas, por ejemplo, MMS 6740
- 1 ranura para la conexión de una tarjeta de interfaz, por ejemplo, MMS 6830, MMS 6831, MMS 6824 o MMS 6825
Los siguientes monitores son compatibles con el marco del sistema IMR6000/30 en sus funciones básicas:
MMS 6110, MMS 6120, MMS 6125 MMS 6140, MMS 6210, MMS 6220 MMS 6310, MMS 6312, MMS 6410
La conexión a la periferia externa en la parte posterior del marco del sistema tiene lugar a través de los enchufes de conexión de resorte de 5 a 6 a 8 polos y/o tornillo (Phoenix). Las conexiones del bus RS485, la conexión clave respectiva, así como las alarmas de borde del canal, alerta y peligro de los monitores, se alimentan a través de estos enchufes en la parte posterior de la trama del sistema. El suministro de voltaje tiene lugar a través de dos enchufes de 5 polos en la parte posterior del marco del sistema.
La primera ranura del monitor en la trama del sistema ofrece la posibilidad de implicar un monitor clave (MMS6310 o MMS6312) y transmitir sus señales clave a los otros monitores. La tarjeta de interfaz ofrece la opción de conexión directa al bus RS485 y, además, la posibilidad de conectar los monitores al bus Rs 485 mediante cableado externo con los enchufes. El bus RS485 se puede configurar en consecuencia por los conmutadores DIP implementados.
Datos técnicos:
| suministro de voltaje |
|
Dos entradas desacopladas de diodos redundantes, nominales +24 V con tierra común: • Entrada de voltaje: +24 V un+, +24 V ub+ • Common Ground: 0 Vu−, GND • Rango de voltaje permitido: +18 V ... +31. 2v • Consumo de energía típico: <100 W • Máx. Fusible permitido para la corriente de entrada: 4a (por suministro) • Voltaje interno generado, separado gavánicamente: +24 V • Máx. potencia del voltaje interno generado, separado galvánicamente: 2W • Entradas de suministro de voltaje: Kft según DIN 40 040 |
| accesorios |
|
Para la conexión de señal y el suministro de voltaje, se requieren enchufes de conexión de jaula y/o tornillo en la parte posterior del marco del sistema IMR 6000/30. El enchufe de conexión Spring -Cage, ofrecido por EPRO (IMR6000/30 NC: 9510−00033), contiene: • 37 enchufes: FK -MCP 1,5/5 - 3,5 (5 -Pole) • 5 enchufes: FK -MCP 1,5/6 - 3,5 (6 -Pole) • 28 enchufes: FK - MCP 1,5/8 - 3,5 (8 -Pole) • 2 enchufes: FKC 2,5/5 - STF - 5 (5 -polos, suministro de voltaje) |
|
El plug -set de conexión de tornillo ofrecido por EPRO (IMR 6000/30 NC: 9510−00032) contiene: • 37 enchufes: C 1,5/5 - 3,5 (5 -Pole) • 5 enchufes: MC 1,5/6 - 3,5 (6 -Pole) • 28 enchufes: MC 1,5/8 - 3,5 (8 - Pole) • 2 enchufes: (5 - suministro de voltaje) front -mstb 2,5/5− STF - 5 • 1 Puente: Elb2−5 (2 -polos, Suppy de voltaje) |
| diseño mecánico |
|
dimensiones - ver dibujo Elementos traseros: 2 LED amarillos, suministro de voltaje OK (+24 v) Peso neto: aprox. 2120g/ 74,78 oz Peso bruto: aprox. 2680g/ 94,53 oz |
Números de pedido
|
Marco del sistema IMR 6000/10 |
9100−00095 |
| Marco del sistema IMR 6000/20 | 9100−00096 |
| Marco del sistema IMR 6000/30 | 9100−00097 |
| accesorios (no parte del alcance de la entrega del marco del sistema) |
| acoplamiento | Terminales de conexión de tornillo | para IMR 6000/10 | 9510−00028 |
| acoplamiento | Terminales de jaula de primavera | para IMR 6000/10 | 9510−00029 |
| acoplamiento | Terminales de conexión de tornillo | para IMR 6000/20 | 9510−00030 |
| acoplamiento | Terminales de jaula de primavera | para IMR 6000/20 | 9510−00031 |
| acoplamiento | Terminales de conexión de tornillo | para IMR 6000/30 | 9510−00032 |
| acoplamiento | Terminales de jaula de primavera | para IMR 6000/30 | 9510−00033 |
