Procesador de control de campo Foxboro FCP280 RH924YA

El procesador de control de campo Ecostruxure ™ Foxboro ™ DCS Campo 280 (FCP280) es un módulo de controlador distribuido, opcionalmente tolerante a fallas y montada en el campo. El FCP280 realiza control regulatorio, lógico, de tiempo y secuencial junto con los módulos de bus de campo DCS (FBM) conectados. También realiza la adquisición de datos y la detección de alarmas, y la notificación. El FCP280 se conecta a la red de control DCS Foxboro a través de cables Ethernet de fibra óptica estándar o cobre de 100 Mbps desde adaptadores de red instalados en su placa base.

• FCP280: RH924YA

• FCP280 Baseplate de base horizontal: RH924yl

• FCP280 placa base montada en vertical: rh924yf

• FCP280 placa base de doble cable: (soporte horizontal o vertical) RH100JX

• Adaptador de fibra: RH924WA

• Adaptador de cobre: ​​RH924UQ

• Adaptadores de divisor:

◦ Splitter de bus de campo twinaxial: RH928CV

◦ Adaptador de cable de bus de campo de módulo redundante:

RH924ZJ - Para su uso cuando el FCP280 está en el medio de una cadena de placa base de 200 series

RH928CY: permite el uso de cables de bus de campo de módulo redundantes entre las placas base para dividir y terminar el bus de campo modular y las señales estroboscópicas de tiempo opcionales

◦ Adaptador de tiempo estroboscópico: RH924ZQ

El número de 200 series y 100 FBM de series que un FCP280 puede soportar varía según los tipos de FBM utilizados:

• FBM de la serie 200 utilizados exclusivamente con FCP 280 - Cada puerto de bus de campo en la placa base FCP280 puede conectarse a una cadena de placa base con hasta 32 FBM de serie 200 compactos o estándar por cadena a través del campo HDLC de 2 Mbps para hasta 128 módulos.

• FBMS de 200 series y 100 series (configuraciones duales de baudios) utilizados con FCP280. El FCP280 puede admitir un total de 128 100} Serie FBMS (Y-Module) o dispositivos competitivos (como FBMS de migración del sistema Foxboro DCS) en una o más cadenas de placas base, con el resto del límite de módulo FCP280 128 FBMS de la serie 200, dependiendo de la carga de la base de campo de la FCP280. Por ejemplo, un FCP280 podría admitir 64 100 Series FBMS y 64 200 Series FBMS (como 64 + 64=128). Los FBM principales y de expansión se consideran dos FBM para contender. Además, no se permiten más de 64 100} Series FBMS en cada canal de PIO/puerto de placa base.

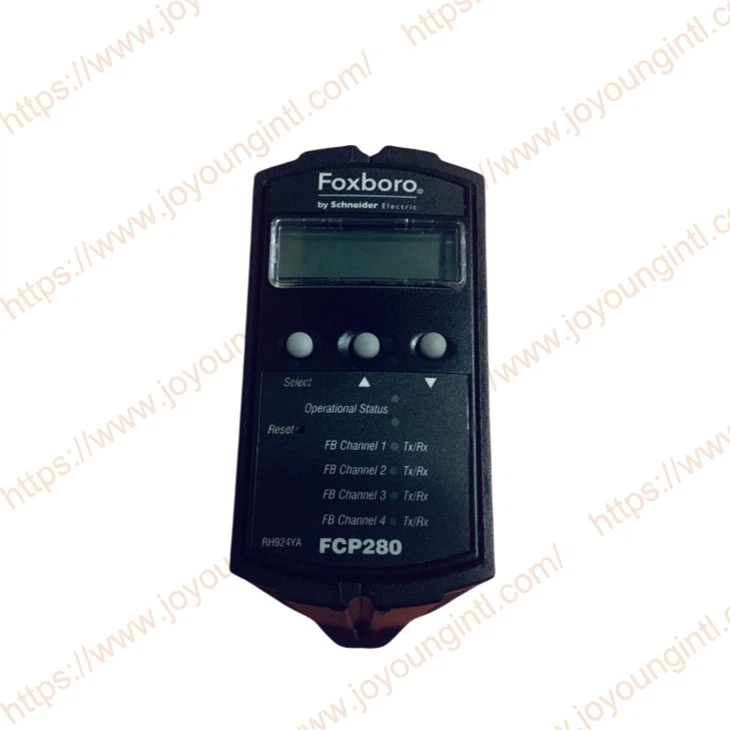

El FCP280 tiene una pantalla de cristal líquido (LCD) en su placa frontal, que muestra varias información de estado e identificación:

• La primera línea generalmente muestra el fcp280's letterbug y el rol (primario/ sombra/ single)

• La segunda línea muestra el número de pieza del FCP280, la información de revisión de hardware, la fecha de fabricación, la versión del sistema operativo y su estado en la red de control
