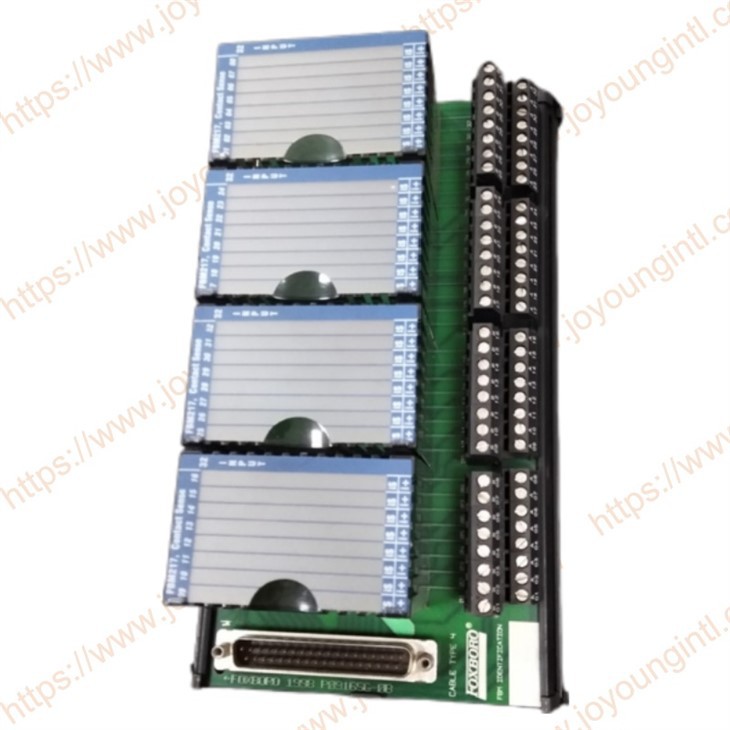

FOXBORO P0916PW es un módulo de terminal de campo fabricado por Foxboro. Su función principal es dentro del sistema de control distribuido (DCS) de la serie I/A, donde se utilizará para recopilar señales del equipo en el sitio para su transmisión. Este módulo tiene la capacidad de aceptar señales digitales creadas por el equipo en una ubicación del sitio, como interruptores, relés, pulsadores, interruptores de límite, etc. P0916PW ofrece 32 canales de entrada digital, que se utilizan para recibir señales desde-dispositivos en el sitio. Proporcione aislamiento de canales para evitar interferencias y descargas eléctricas. Comunicarse con el controlador a través de un bus de campo de 2 Mbps. No sólo puede recopilar señales, sino que también puede participar en el procesamiento lógico básico.
P0916PW es compatible con los siguientes componentes relacionados:
Módulo de la serie FBM217
Sistema de control de la serie Foxboro I/A
Varios componentes terminales (TA)
Algunos modelos alternativos:
P0916PX
P0916PY
Componentes del terminal de la serie RH916
Especificaciones técnicas
|
Marca |
FOXBORO |
|
Modelo |
P0916PW |
|
Descripción |
Módulo de terminales de campo |
| Velocidad de transmisión | 2Mbps |
| Temperatura de trabajo | -20 grados a +70 grados |
|
Origen |
EE.UU |
|
Dimensión |
15*15*6cm |
|
Peso |
0,34 kg |
Módulo de terminales de campo P0916PW
Estructura de grado industrial-confiable
P0916PW El módulo de terminal de campo adopta un diseño electrónico y una disposición estructural adecuados para entornos industriales y puede funcionar de manera estable dentro de un amplio rango de temperaturas. Es adecuado para su uso en salas de control de fábricas, gabinetes de control de equipos y otros entornos.
01
Excelente capacidad anti-interferencia
En el diseño de este módulo se tuvieron en cuenta problemas comunes de interferencias electromagnéticas en entornos industriales. A través de técnicas de aislamiento de entrada y procesamiento de señales, el dispositivo puede mantener capacidades de adquisición de señales estables incluso en entornos eléctricos complejos.
02
Excelente compatibilidad con el sistema de control.
Este módulo de terminal de campo P0916PW está diseñado específicamente para el sistema Foxboro DCS y puede funcionar en coordinación con los procesadores de control y las redes de comunicación dentro del sistema, lo que facilita un intercambio de datos y una configuración del sistema más fluidos.
03
El mantenimiento y el reemplazo son relativamente convenientes
Los módulos de terminales de campo P0916PW generalmente se instalan en bastidores o placas base de E/S estándar. Cuando es necesario realizar mantenimiento o reemplazo, se pueden desmontar y reinstalar fácilmente, lo que reduce el tiempo de inactividad del equipo.
04
Solicitud
Control de procesos: Monitoreo de variables de proceso como interruptores de nivel, presostatos, alarmas de temperatura, etc.
Interbloqueo de seguridad: lograr la función de interbloqueo de seguridad del sistema de parada de emergencia (ESD)
Monitoreo del estado del equipo: Monitoreo del estado de funcionamiento/parada/falla de equipos como bombas, motores, válvulas, etc.
Conteo de pulsos: Recopilación de señales de pulso de medidores de flujo, sensores de velocidad, etc.
Control de lógica de escalera: compatible con la ejecución de programas de lógica de escalera
Módulo adaptador
P0916PW es el componente principal de E/S del DCS de la serie Foxboro I/A y se puede integrar perfectamente con los siguientes dispositivos:
Controladores FCP270/CP60: el cerebro de control del sistema, que ejecuta algoritmos de control
FBM201/FBM202 y otros módulos analógicos: creación de un circuito de control de procesos completo
Módulo de interfaz de bus de campo FBI: proporciona conexiones de alimentación y comunicación
Estación de trabajo Foxboro I/A Series: implementación de configuración, monitoreo y diagnóstico.
Problema común
-
¿Cómo instalar este módulo?
--Instalado en la placa base
--Soporta el sistema de carril DIN
--Conectar las señales en sitio a través de los componentes del terminal -
¿Cuáles son las fallas comunes?
¿Cómo solucionarlos?
--Sin señal de entrada → Verifique el rango de voltaje
--Inestabilidad de la señal → Ajustar el tiempo de filtrado
--Fallo de comunicación → Verifique la conexión del Fieldbus
--LED anormal → Verificar diagnóstico del módulo
