Introducción del producto

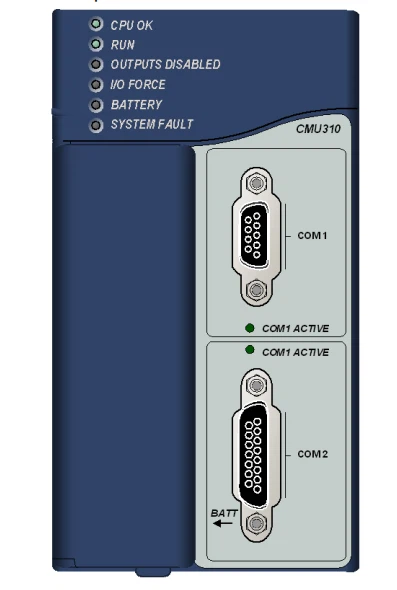

El IC695CMU310 es un módulo de CPU que integra dos puertos serie en la serie PACSystems RX3i de controladores de automatización programables, lo que mejora su flexibilidad en aplicaciones que requieren conexión a dispositivos serie como -HMI, lectores de códigos de barras, módems u otros PLCS antiguos. Como versión "MAX ON", proporciona a los usuarios un conjunto completo de funciones que están listas para usar de inmediato.
Especificaciones técnicas
|
Fabricar |
GE |
|
Modelo |
IC695CMU310 |
| Número de pieza | IC695CMU310-CJ |
|
Descripción |
MAX EN CPU RX3i 300Mhz CON DOS PUERTOS SERIE |
|
Origen |
EE.UU |
|
Dimensión |
30*15*5cm |
|
Peso |
0,55 kg |
Detalles del producto
La CPU IC695CMU310 RX3i Max-ON de PACSystems proporciona redundancia de CPU en espera-en caliente mediante dos sistemas RX3i. Los controladores redundantes intercambian datos operativos a través de una o dos LAN Ethernet dedicadas. Cada sistema RX3ii en una aplicación Max-On consta de la CPU Max-ON (IC695CMU310)
un plano posterior universal RX3i (lC695CHS0xx)
una fuente de alimentación RX3i (lC695PSxxxx)
uno o más módulos Ethernet RX3i (IC695ETM001)
Software de aplicación máx-ON
Placas posteriores de expansión opcionales Serie 90-30.
Módulos PACSystems RX3i y/o Serie 90-30, según corresponda para la aplicación.
La CPU Max-ON es compatible con una amplia gama de módulos, placas posteriores y otros equipos RX3i y Series 90-30, como se indica en el Manual de instalación y hardware de PACSystems RX3i. GFK-2314.
Las aplicaciones de redundancia Max-ON incluyen carga de combustible, generación de energía de reserva, sistemas de calderas y sistemas de fabricación. El software propietario Max-ON proporciona subrutinas para sincronización de variables, pruebas de equivalencia de programas, selección de CPU maestra y diagnósticos. Cuando se utiliza Max-ONredundancyy, la transferencia de control del maestro al respaldo puede requerir de dos a tres exploraciones lógicas de la CPU. Los estados I/O se mantienen durante la transferencia. La redundancia Max-ON no es adecuada para aplicaciones SlL 2 o 3.
Instrucciones de instalación importantes para la batería
No conecte la batería hasta que la CPU esté instalada en el bastidor y el bastidor esté encendido. Luego se puede conectar la batería a cualquiera de los dos terminales del compartimiento de la batería. Una vez hecho esto, es posible que la CPU se apague y comenzará la operación normal de respaldo de batería. Para prolongar la vida útil de la batería, no la conecte por primera vez hasta que el CP esté encendido.
Duración estimada de la batería con energía aplicada
Los valores nominales de respaldo se estiman en 20°C (68 grados F). El tiempo de respaldo aumenta aproximadamente un 17 % a 60 °C y disminuye aproximadamente un 32 % a 0 grados.
