Introducción al producto

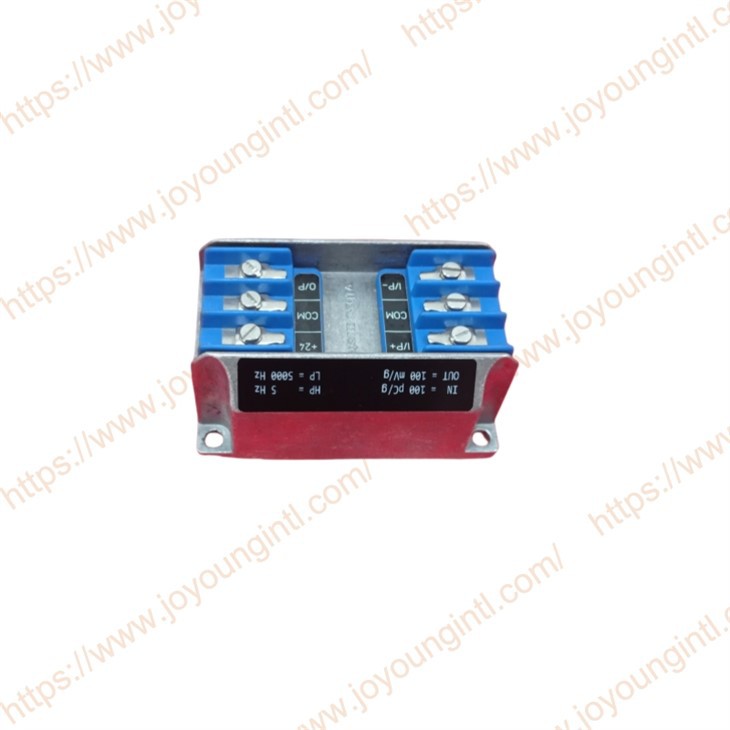

El acondicionador de señal IPC 704 244-704-000-022 se usa para sensores piezoeléctricos como acelerómetros (CA) y sensores de presión dinámica (CP). Es un convertidor de carga de alta calidad y alta confiabilidad que puede establecer la sensibilidad de entrada, la sensibilidad de salida y las unidades. Un integrador también se puede usar opcionalmente para proporcionar salida de velocidad.
Especificaciones técnicas
|
Modelo |
IPC704 |
|
Número de parte |
244-704-000-022 |
|
Descripción |
Acondicionador de señal |
|
Origen |
Suiza |
|
Dimensión |
15 * 14 * 5 cm |
|
Peso |
0. 35kg |
Detalles del producto
El acondicionador de señal 244-704-000-022 IPC 704 normalmente está montado en un recinto de poliéster industrial ABA ... Tipo para protección del medio ambiente contra el polvo, el aceite y los chorros de agua.
Para ordenar, especifique:
- Tipo y designación: acondicionador de señal IPC 704
- Número de pedido: 244-704-000-02 para la versión estándar
244-704-000-03 para la versión exi
- Parámetros: In, Out, HP, LP
| En: Sensibilidad de entrada (1) |
Salida: Sensibilidad de salida (1, 4) 2- Salida de corriente de cable 3- Salida de voltaje de cable |
Max. Rango dinámico (2) | |
| 10 pc/g | 100 µA/g | 100 MV/g | 50 g, aceleración |
| 50 µA/g | 50 MV/g | 100 g, aceleración | |
| 20 µA/g | 20 MV/g | 250 g, aceleración | |
| 100 µA/mm/s | 100 mv/mm/s | 50 mm/s, velocidad | |
| 50 %µA/mm/s | 50 mv/mm/s | 100 mm/s, velocidad | |
| 20 µA/mm/s | 20 MV/mm/s | 200 mm/s, velocidad | |
| 20 pc/g | 100 µA/g | 100 MV/g | 50 g, aceleración |
| 50 µA/g | 50 MV/g | 100 g, aceleración | |
| 20 µA/g | 20 MV/g | 250 g, aceleración | |
| 100 %µA/mm/s | 100 mv/mm/s | 50 mm/s, velocidad | |
| 50 %µA/mm/s | 50 mv/mm/s | 100 mm/s, velocidad | |
| 20 µA/mm/s | 20 MV/mm/s | 200 mm/s, velocidad | |
| 50 pc/g | 100 µA/g | 100 MV/g | 50 g, aceleración |
| 50 µA/g | 50 MV/g | 100 g, aceleración | |
| 20 µA/g | 20 MV/g | 250 g, aceleración | |
| 100 µA/mm/s | 100 mv/mm/s | 50 mm/s, velocidad | |
| 50 µA/mm/s | 50 mv/mm/s | 100 mm/s, velocidad | |
| 20 µA/mm/s | 20 MV/mm/s | 200 mm/s, velocidad | |
| 100 pc/g | 100 µA/g | 100 MV/g | 50 g, aceleración |
| 50 µA/g | 50 MV/g | 100 g, aceleración | |
| 20 µA/g | 20 MV/g | 250 g, aceleración | |
| 100 µA/mm/s | 100 mv/mm/s | 50 mm/s, velocidad | |
| 50 µA/mm/s | 50 mv/mm/s | 100 mm/s, velocidad | |
| 20 µA/mm/s | 20 MV/mm/s | 200 mm/s, velocidad | |
| 200 pc/g | 100 µA/g | 100 MV/g | 50 g, aceleración |
| 50 µA/g | 50 MV/g | 100 g, aceleración | |
| 20 µA/g | 20 MV/g | 250 g, aceleración | |
| 100 µA/mm/s | 100 mv/mm/s | 50 mm/s, velocidad | |
| 50 µA/mm/s | 50 mv/mm/s | 100 mm/s, velocidad | |
| 20 µA/mm/s | 20 MV/mm/s | 200 mm/s, velocidad | |
Placa base para IPC 704 Esta placa base de aluminio se puede usar cuando una unidad antigua IPC 620 se reemplaza por un acondicionador de señal IPC 704. La carcasa del IPC 620 se puede recuperar y el IPC 704 montado en ella.
