Introducción al producto

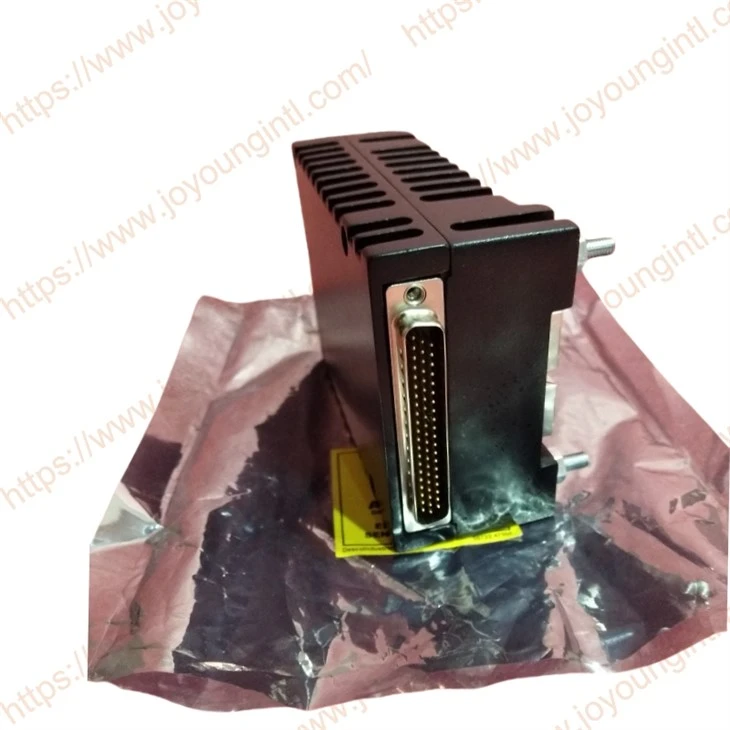

El paquete de E/S de comunicación en serie (IS420PSCAH1B) proporciona la interfaz eléctrica entre una o dos redes E/S Ethernet y un tablero de terminales de comunicaciones seriales. El paquete de E/S contiene una placa de procesador BPPC común a todos los paquetes de I/O distribuidos de marca y una placa de comunicaciones seriales. El tablero de comunicaciones contiene seis canales de transceptor en serie, cada uno de los cuales se puede configurar individualmente para cumplir con los estándares RS -232, RS -422 o RS -485 medio-duplex.
Especificaciones técnicas
|
Fabricar |
General Electric (GE) |
|
Modelo |
IS420PSCAH1B |
| Número de parte | IS420PSCAH1B |
|
Descripción |
Paquete de E/S de comunicación serie Mark PSCA
|
|
Origen |
EE.UU |
|
Dimensión |
los 17.12 * 8cm |
|
Peso |
0. 55kg |
Detalles del producto
El paquete de E/S IS420PSCAH1B contiene un BPPC funcionalmente compatible que se admite en el control V04.07 y más tarde.La entrada al paquete de E/S es a través de conectores Dual RJ -45 Ethernet y un conector de pin {{1 1}} de potencia de pin. Uno de los puertos Ethernet se puede utilizar para admitir la comunicación Ethernet Modbus en redes simplex. El diagnóstico visual se proporciona a través de LED indicadores.
➢➢ para instalar el paquete de E/S PSCA
1. Monte segura la placa terminal deseada.
2. Conecte directamente un paquete de E/S PSCA en el conector de placa de terminal SSCA.
3. Asegure mecánicamente los paquetes de E/S utilizando los insertos roscados adyacentes a los puertos Ethernet. Las inserciones se conectan con un
soporte de montaje específico para el tipo de placa terminal. La ubicación del soporte debe ajustarse de manera que no haya derecho
La fuerza de ángulo se aplica al conector de pin DC -62 entre el paquete de E/S y la placa terminal. El ajuste solo debe
ser requerido una vez en la vida útil del producto.
4.Plaguen en uno o dos cables Ethernet dependiendo de la configuración del sistema. El paquete de E/S funciona a través de cualquier puerto. Si dual
Se utilizan conexiones, la práctica estándar es enganchar ENET1 a la red asociada con el controlador R; Sin embargo, el
PSCA no es sensible a las conexiones Ethernet y negociará un funcionamiento adecuado sobre cualquier puerto.
5. Apply Power al paquete de E/S conectando el conector en el costado del paquete. No es necesario eliminar la alimentación del cable antes de conectarlo porque el paquete de E/S tiene una capacidad inherente de inicio suave que controla la corriente de corriente en la aplicación de alimentación.
6. De la aplicación Toolboxst*, agregue el módulo PSCA y agregue y configure los dispositivos requeridos. Del editor de componentes, presione F1 para obtener ayuda.
Canales en serie:
La placa PSCA en el paquete de E/S contiene seis canales de serie configurables independientemente. Cada uno de los puertos puede admitir los siguientes modos: RS -232, RS422, RS 485 Half-Duplex. Los saltadores en la placa de terminal SSCAH2A se utilizan para configurar el esquema terminal para el modo de comunicación seleccionado. Para obtener detalles sobre el cableado adecuado y la configuración de jersey para los modos compatibles.
Servicio Modbus Master en serie:
El diseño actual de Modbus admite el modo maestro en los seis puertos serie. Es configurable a nivel de puerto de la siguiente manera:
• Conexión física: rs -232, rs -422, rs -485
• Tasa de baudios: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
• Paridad: ninguno, extraño, par
• Bits de datos: siete, ocho
• Detener bits: uno, dos
• Direcciones de la estación
• MultiDROP es aplicable solo a RS -485 con hasta ocho dispositivos por puerto; máximo de 18 dispositivos por tabla
• Para RS -232 o RS -422, solo se admite una estación para estos protocolos
•RTU
• Tiempo de espera (milisegundos) por dispositivo
• Pedido de palabras de datos de 32 bits (por ejemplo, la palabra menos significativa [LSW] o la palabra más significativa [MSW] primero)
• Tiempo de retraso de respuesta del dispositivo
El servicio Modbus es configurable en el nivel de señal de la siguiente manera:
• Tipo de señal
• Número de registro
• Leer/escribir
• Tasa de transferencia, 0. 5, 1, 2 o 4 Hz
• Escala: Raw Min/Max, Eng Min/Max
El servicio admite códigos de funciones 1-7, 15 y 16; También admite registros de bits dobles 16- para números de puntos flotantes y 32- contadores de bits. Periódicamente (10 segundos) intenta restablecer las comunicaciones con una estación muerta. Tipo de lanzamiento y escala de todas las señales de E/S hacia/desde unidades de ingeniería son compatibles con la aplicación PSCA y Toolboxst*, tanto para E/S fijo como para ModBus I/O.
